Introduzione
La progettazione di strutture di fusione è un gioco di equilibrio. Il pezzo deve funzionare, ma deve anche essere effettivamente prodotto senza dover scartare metà della produzione.
I seguenti 30 punti chiave vanno oltre la teoria. Sono pratici. Sono organizzati in base a ciò che conta davvero in fabbrica. Primo, è possibile realizzare la fusione? Questa è la fattibilità del processo. Secondo, resisterà nel tempo? Questa è l'integrità strutturale. Terzo, come si gestiscono gli spazi interni? Questa è la progettazione della cavità e del nucleo. Infine, come si può rendere il processo più economico e affidabile? Questa è la questione del rinforzo e della semplificazione.
Ciascun punto affronta un problema reale. Usateli insieme.
Che cos'è la fusione e perché la progettazione della struttura di fusione è importante?
Cosa è Casting?
L'operatore versa metallo o plastica fusa nello stampo. Quando si raffredda e si solidifica, è possibile estrarre i pezzi.
Perché la progettazione della struttura di fusione è importante?
Una struttura di fusione ben progettata esce dallo stampo pulita. Presenta pochi difetti. L'attrezzatura è semplice. Produzione in serie senza interruzioni continue.
Ma un progetto scadente? Si formano cavità di ritiro all'interno delle sezioni più spesse. Porosità gassosa vicino alla superficie. La sabbia rimane intrappolata in punti irraggiungibili. Il pezzo si deforma raffreddandosi. Si crepa durante la fase di scuotimento.
L'impatto sui costi derivante dall'ignorare le regole di progettazione della fusione
Il prezzo viene pagato più volte.
Innanzitutto, lo stampo necessita di essere rilavorato. Ciò comporta costi e tempi aggiuntivi. Dopodiché, la produzione riprende. Gli scarti rimangono elevati. Alcuni pezzi vengono persi. Le scadenze slittano.
Post-lavorazione Viene aggiunto per risolvere ciò che la fusione non è riuscita a fornire. Il costo per pezzo aumenta.
Nel peggiore dei casi? Il componente si guasta durante l'utilizzo. Ne consegue un guasto sul campo. Un richiamo. Una causa legale.
L'obiettivo principale della progettazione della struttura di fusione
Nel primo schizzo si cerca di trovare un equilibrio tra tre elementi: funzionalità, resistenza e fattibilità produttiva.
Non bisogna prima progettare la forma perfetta e poi verificarne la colabilità. Prima vengono le regole. Il progetto si sviluppa all'interno di esse.
L'obiettivo è ottenere un getto sufficientemente resistente, leggero, facile da modellare, semplice da animare e veloce da pulire. Tutti e cinque i requisiti devono essere soddisfatti. Questo è un buon progetto di struttura per getto.
Progettazione di fattibilità: rendere i getti producibili e facili da sformare
1. Principi di progettazione della linea di separazione
Mantieni la linea di separazione semplice. Una linea retta è meglio di tre linee a zigzag. Ogni linea in più è un punto in cui le cose possono andare storte.
Ecco un problema pratico. Le due metà dello stampo non si allineano mai perfettamente. C'è sempre un piccolo disallineamento. Questo disallineamento si manifesta sul pezzo come una cresta o un gradino antiestetico. Non è possibile eliminarlo completamente con la lavorazione meccanica. Quindi, evitate fin dall'inizio di posizionare le linee di separazione su superfici visibili e di natura estetica. Una buona progettazione della struttura di fusione considera le linee di separazione come scelte funzionali, non come ripensamenti a posteriori.
2. Geometria della superficie e distacco dallo stampo
Attenzione alle superfici concave. Si tratta di curve verso l'interno che agiscono come blocchi meccanici. Il metallo o la plastica solidificati non possono essere fisicamente estratti dallo stampo senza lacerarsi. Una regola fondamentale nella progettazione delle strutture di fusione è che ogni superficie deve essere rivolta nella direzione di trazione o presentare una smussatura sufficiente per consentire l'estrazione.
Raggruppa le sporgenze in rilievo. Invece di disperderle ovunque, raggruppale in un unico elemento più spesso. Questo semplifica l'intera progettazione della struttura di fusione.
Le fusioni di grandi dimensioni rappresentano un caso particolare. Le piccole sporgenze esterne, come nervature, sporgenze o loghi, possono causare problemi. Si rompono durante l'estrazione dallo stampo o fanno sì che il pezzo si attacchi. Se la fusione è di grandi dimensioni, è importante mantenere pulite le superfici esterne.

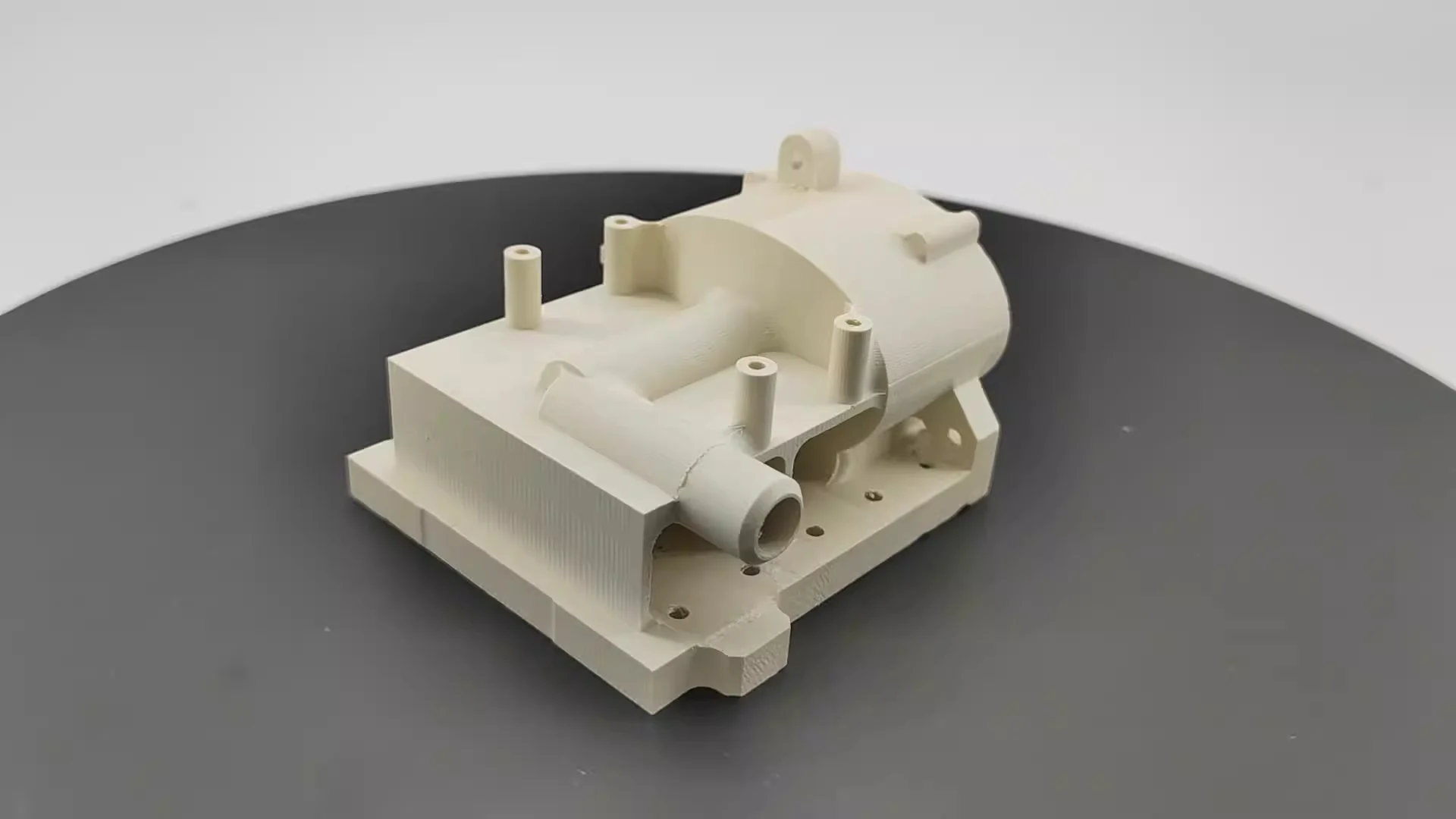

Integrità strutturale: controllo dello spessore delle pareti e prevenzione dei difetti.
Un pezzo che appare perfetto appena estratto dallo stampo ma si crepa dopo tre settimane è un fallimento. La progettazione della struttura di fusione deve tenere conto di ciò che accade dopo che il metallo si solidifica.
3. Spessore uniforme della parete
Le sezioni spesse si raffreddano lentamente. Le sezioni sottili si raffreddano rapidamente. Questa differenza crea tensioni interne. La soluzione è banale ma efficace: mantenere lo stesso spessore delle pareti ovunque.
Come si può aumentare la resistenza senza ispessire una sezione? Utilizzando nervature di rinforzo. Queste aumentano la rigidità senza creare un punto di pressione eccessivo.
Ecco una regola specifica. Le pareti interne devono essere più sottili di quelle esterne, che servono solo per separare gli ambienti o per fornire supporto.
4. Effettuare le transizioni gradualmente
Non passare bruscamente da un muro spesso a uno sottile. Quell'angolo diventa un punto di concentrazione delle sollecitazioni e si creperà.
Piuttosto, sfumate il cambiamento. Utilizzate un raggio di curvatura in corrispondenza della giunzione. Distribuite la transizione lungo la distanza.
Evitate angoli acuti all'intersezione di due pareti. L'angolo interno appuntito è una potenziale fessura. La soluzione corretta è arrotondare gli angoli.
5. Evitare i difetti indotti dal processo
Ecco tre forme specifiche da evitare.
- Grandi superfici orizzontali e sottili. Queste sono problematiche. Quando si effettua la colata, gas e sabbia sciolta risalgono e rimangono intrappolati sotto quella superficie piana. Il risultato è una porosità o inclusioni di sabbia proprio in superficie.
- Forme che intrappolano le tensioni residue. Quando il pezzo si raffredda, tende a contrarsi. Se la geometria impedisce questa contrazione, come nel caso di un anello pieno o di una scatola completamente chiusa, le tensioni si accumulano internamente.
- Verificate la contrazione libera. Il getto deve potersi ritirare verso l'interno durante la solidificazione senza incontrare ostacoli rigidi. Se non può muoversi, si creperà. Questa è una lezione fondamentale nella progettazione di strutture per getti. Progettate prima per il ritiro, poi aggiungete la funzionalità.

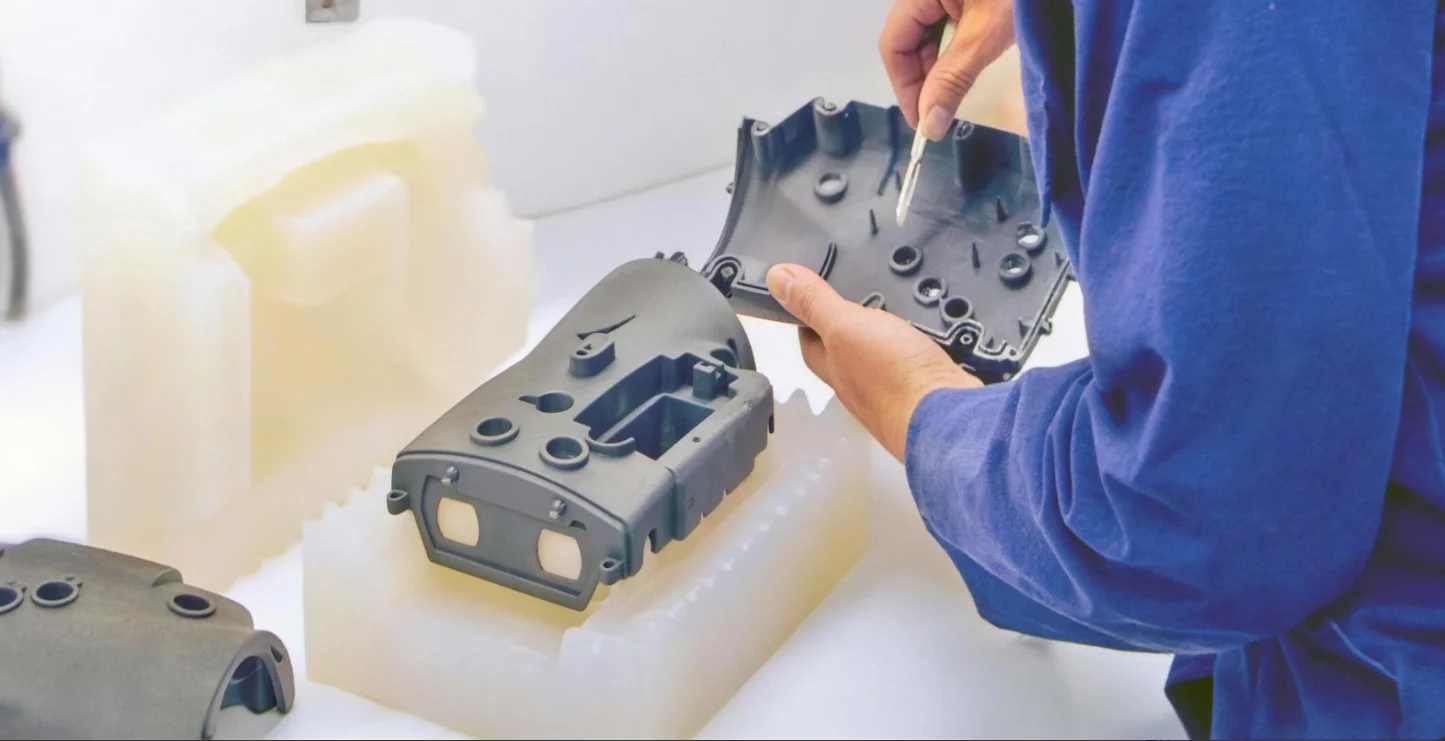

Progettazione di anime e cavità: semplificazione della realizzazione delle anime e agevolazione della rimozione della sabbia.
6. Elimina i nuclei o semplificali
Poniti subito una domanda: hai davvero bisogno di quella cavità interna? Puoi modificare la funzione del componente per evitarla?
Se proprio dovete praticare un foro, realizzatelo come un foro passante. Un foro che attraversa completamente il muro è più facile da carotare rispetto a un foro cieco che si ferma all'interno della parete. La carota per un foro passante ha due punti di appoggio, mentre quella per un foro cieco ne ha uno solo. Quest'ultimo punto di appoggio rappresenta un punto debole.
Ecco l'obiettivo pratico. Rendere la geometria della cavità interna semplice quanto la forma esterna. Interni complessi significano nuclei complessi. Nuclei complessi significano tassi di scarto più elevati.
7. Processabilità del nucleo
Pensate a come il nucleo viene estratto, non solo a come viene inserito.
Evitate o riducete al minimo le fascette di fissaggio. Si tratta di piccoli supporti metallici che mantengono il nucleo in posizione. Il problema? Si fondono con il metallo circostante. A questo punto si crea un'inclusione estranea con proprietà diverse, che rappresenta un potenziale punto di innesco per la formazione di cricche.
Progettare il nucleo in modo che sia stabile durante la colata. Un nucleo instabile produce una cavità instabile. Questo non è preciso. È uno scarto.
8. Togliere la sabbia
Dopo la colata, è necessario rimuovere la sabbia del nucleo. Non è un'operazione banale. I complessi passaggi interni intrappolano la sabbia. Gli operatori trascorrono ore a scuotere, martellare e lavare.
Progettato per facilitare la rimozione della sabbia. Le ampie aperture sono d'aiuto. I passaggi rettilinei sono d'aiuto. Evitare le zone senza uscita dove la sabbia può annidarsi.
Ecco una caratteristica pratica. Aggiungete dei rinforzi attorno ai fori. Si tratta di piccole sporgenze che rinforzano l'area circostante l'apertura e offrono una superficie di appoggio pulita e piana per le successive lavorazioni. Un piccolo rinforzo risolve due problemi in una volta sola. Questa è una progettazione efficiente della struttura di fusione.
La regola fondamentale è semplice. Ogni carotaggio aggiunge costi, rischi e manodopera. Eliminatelo. Se non potete, semplificatelo. Se non potete semplificarlo, progettate in modo da facilitare la rimozione della sabbia. Non trascurate questo passaggio.

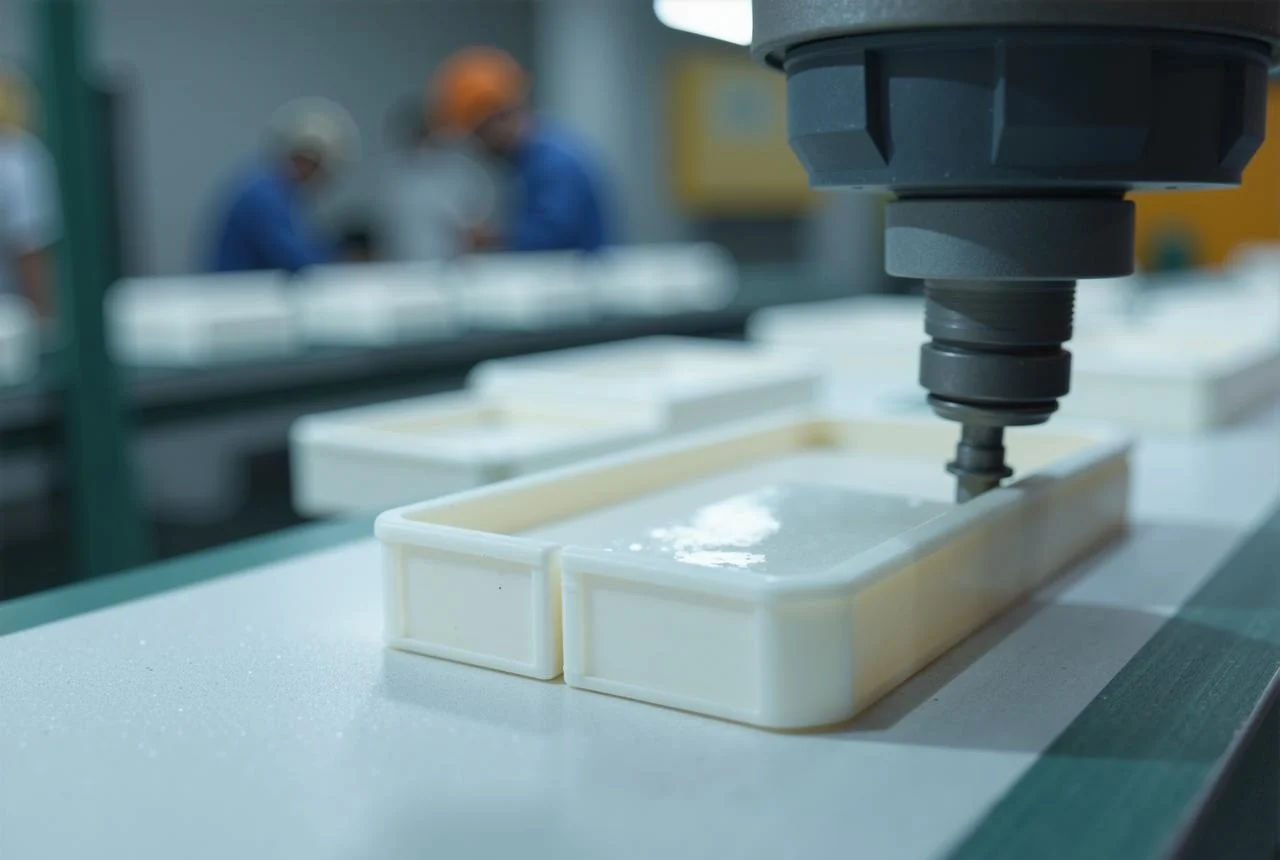

Nervature e ottimizzazione generale: percorsi di carico efficienti e semplificazione della progettazione.
9. Metti le costole dove servono
Non posizionate le nervature a caso. Pensate al carico. Da quale direzione proviene la forza? La nervatura deve essere allineata con quella direzione. Una nervatura posizionata perpendicolarmente al carico non serve quasi a nulla.
Ogni costola dovrebbe valere la sua pena. Chiediti: questa costola contribuisce effettivamente alla stabilità? O è solo un peso extra e un potenziale punto di restringimento?
Ecco il test. Immagina di rimuovere la nervatura. Il pezzo funziona ancora? Se sì, elimina la nervatura. Se il pezzo non funziona, tienilo. Ma posizionalo con precisione.
10. Semplifica l'intera forma
Scomponi le caratteristiche grandi e complesse in blocchi più semplici. Un getto con dieci forme semplici è più facile da realizzare rispetto a un getto con una sola forma complessa.
Presta attenzione ai percorsi di carico. La forza entra nel componente in un punto, lo attraversa e ne esce in un altro. Le nervature e i supporti devono seguire esattamente quella linea. Qualsiasi deviazione crea sollecitazioni di flessione per le quali il getto non è stato progettato.
I punti di appoggio sono importanti. Dove si fissa questa fusione a qualcos'altro? Quei punti sono zone di concentrazione delle sollecitazioni. Aggiungete massa in quei punti. Aggiungete nervature in quei punti. Non lasciateli sottili.
Eliminate i raccordi non necessari. È vero, i raccordi riducono le concentrazioni di stress negli angoli vivi. Tuttavia, un raccordo aumenta anche i tempi di lavorazione se la superficie necessita di una post-lavorazione. Inoltre, un raccordo sovradimensionato può creare uno spessore localizzato che, ritirandosi, forma una cavità. Utilizzate i raccordi dove sono necessari. Ometteteli dove causano danni.
L'obiettivo della progettazione di strutture di fusione non è la massima complessità, bensì una resistenza sufficiente con il minimo sforzo.
Conclusione
Avete esaminato le categorie. Ora, la fattibilità del processo viene prima di tutto. Se non è possibile sformare il pezzo, tutto il resto è inutile. Questa è la base. Se si sbaglia, il progetto si ferma prima ancora di iniziare.
Il controllo dello spessore delle pareti è il passo successivo. Previene i difetti più comuni: crepe, vuoti e deformazioni. Un componente con pareti irregolari è destinato a rompersi. Non è possibile risolvere questo problema con una semplice ispezione.
La progettazione dei nuclei definisce il limite massimo di complessità. Ogni nucleo aggiunge costi e rischi. Semplificare i nuclei non è una scelta estetica, bensì finanziaria.
Le nervature e i percorsi di carico determinano il rapporto resistenza-peso. Un buon posizionamento rende il componente resistente. Un cattivo posizionamento lo rende pesante ma comunque debole.
Ora vai ad applicarlo!
Scopri di più sulla produzione di fusioni di NOBLE
Siamo un negozio specializzato in due cose: Lavorazione CNC e stampaggio a iniezione. Questo è ciò che facciamo. Questo è tutto ciò che facciamo.
Capacità di produzione di base
Tagliamo metallo e plastica. fresatura CNC, Tornitura CNC, Lavorazione a 5 assiLe forme complesse non rappresentano un problema. Le tolleranze ristrette sono la norma.
Eseguiamo anche stampaggio. Stampaggio a iniezione per componenti in plastica, inclusi componenti personalizzati. Prototipi o produzioni in serie. Stessi macchinari. Stessi standard qualitativi. Nessuna scorciatoia.
Certificazioni di qualità
Le certificazioni non sono decorazioni da appendere al muro.
ISO9001:2015: Questo significa che disponiamo di un sistema di gestione della qualità funzionante. Processi coerenti. Controlli documentati. Riceverete sempre lo stesso pezzo.
ISO13485:2016: Questo vale per i dispositivi medici. Tracciabilità più rigorosa. Documentazione più accurata. Rispettiamo questo standard perché i nostri clienti lo richiedono.
value Proposition
Controllo di processo affidabile. Tracciabilità completa dei componenti critici. Un servizio orientato al cliente: rispondiamo alle vostre domande prima ancora che le poniate.
FAQ
Perché la progettazione di una struttura di fusione è diversa dalla progettazione di un pezzo lavorato meccanicamente?
La lavorazione meccanica inizia con un blocco solido. Si taglia via ciò che non serve. Il blocco è già lì. La fusione è l'opposto. Si parte da zero. Si versa il materiale in un vuoto. Quel materiale deve fluire, riempire e poi solidificarsi senza creparsi.
La fusione richiede di pensare al riempimento dello stampo, alla solidificazione e al ritiro. La lavorazione meccanica non si preoccupa di nulla di tutto ciò. Un macchinista ha solo bisogno che il materiale sia sufficientemente grande.
Qual è l'errore più comune nella progettazione di fusioni?
Spessore irregolare delle pareti. Senza dubbio. Crea punti caldi. Causa cavità da ritiro. Deforma il pezzo durante il raffreddamento. I progettisti che provengono dalla lavorazione meccanica lo dimenticano perché un pezzo lavorato può avere qualsiasi variazione di spessore. Un pezzo fuso no.
Il secondo errore è ignorare la sformabilità. Anime complesse. Sottosquadri nascosti. Elementi che bloccano il pezzo nello stampo. Questi elementi possono essere lavorati in un secondo momento. Non è possibile realizzarli tramite fusione senza un modo per estrarre l'anima.
NOBLE può aiutarmi a ottimizzare il mio progetto di fusione per migliorarne la producibilità?
Sì. Questo è proprio lo scopo del nostro processo di revisione.
Analizziamo il vostro progetto fin dalle prime fasi. Prima ancora di tagliare l'acciaio o ordinare gli stampi. Individuiamo i problemi: pareti irregolari, angoli di sformo errati e anime impossibili da realizzare. Poi vi indichiamo come risolverli. Stampi più semplici. Meno difetti. Costi inferiori.
Questo è il vantaggio di coinvolgere un produttore fin dalle prime fasi del progetto.
Questa guida si applica sia alle fusioni in metallo che in plastica?stampaggio a iniezione)?
La maggior parte dei principi si applica a entrambi i processi. La fusione dei metalli e lo stampaggio a iniezione della plastica sono processi diversi. I materiali si comportano in modo diverso. Le temperature sono diverse.
Ma i concetti fondamentali rimangono gli stessi. Spessore uniforme delle pareti. Transizioni fluide agli angoli. Facile sformatura. Nessuna caratteristica intrappolata. Queste regole derivano dalla fisica del riempimento di una cavità e del raffreddamento di un pezzo. Una fisica che non fa distinzione tra materiale fuso (alluminio) e plastica fusa.
Utilizza la guida per entrambi i casi. Apporta le modifiche necessarie in seguito, adattandola alle specifiche del materiale.
