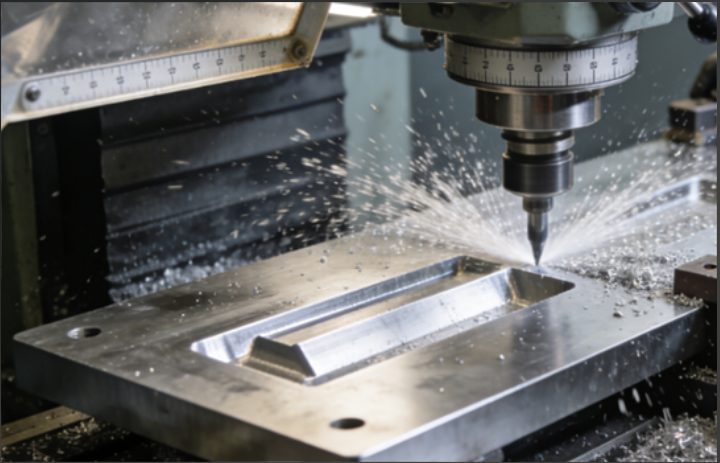

Qual è la Fresatura frontale Processo?
La fresatura frontale è un metodo di lavorazione meccanica che utilizza una fresa rotante per eseguire il taglio sulla superficie di un pezzo. Lo scopo principale del processo di taglio è quello di produrre una superficie liscia e piana, assicurandosi che tale superficie sia perpendicolare all'asse di rotazione dell'utensile.
Il processo fondamentale della fresatura frontale consiste nell'installazione della fresa su un piano perpendicolare al mandrino, con più denti di taglio presenti sulla sua circonferenza e sulla superficie frontale che partecipano simultaneamente al taglio. Il pezzo in lavorazione viene solitamente fissato al piano di lavoro e lavorato dall'utensile di taglio rotante.
Tipi di tecniche di fresatura frontale
Spianatura generale
La fresatura frontale generica, in quanto tipo di lavorazione più fondamentale e diffuso, viene eseguita con teste di fresatura frontale standard.
La fresatura frontale in genere viene eseguita con inserti quadrati o circolari e consente di ottenere una copertura completa della superficie lavorata tramite lievi movimenti sovrapposti nelle direzioni assiale e radiale.
Se è necessario eseguire lavorazioni di sgrossatura o semifinitura sui materiali, la fresatura frontale è il processo preferito per la creazione di superfici di riferimento. Offre un'elevata efficienza di lavorazione, ma la finitura superficiale ottenuta non è solitamente ottimale.
Fresatura di precisione o fresatura ad alta velocità
I processi di fresatura ad alta velocità di avanzamento utilizzano frese con angoli di deflessione principali ridotti. La sua caratteristica principale è l'adozione di una velocità di avanzamento per dente molto elevata, ma con una profondità di taglio molto ridotta.
La fresatura di precisione o la fresatura ad alta velocità di avanzamento sono particolarmente adatte alla lavorazione di pezzi a parete sottile. Nonostante la ridotta profondità di taglio, l'elevatissima velocità di avanzamento consente un'asportazione di materiale considerevole, garantendo al contempo un'eccellente qualità superficiale, il che la rende la scelta ideale per una lavorazione di precisione efficiente.
Fresatura di spianatura per carichi pesanti
La fresatura frontale per impieghi gravosi impiega teste di fresatura robuste e resistenti per garantire prestazioni di taglio stabili anche in presenza di impatti elevati e carichi estremi.
La fresatura frontale per impieghi gravosi è particolarmente adatta alla prima sgrossatura di fusioni, forgiati e altri pezzi grezzi, consentendo di rimuovere il materiale in eccesso con la massima efficienza e di preparare il terreno per i successivi processi di finitura.
Fresatura angolare della faccia
La fresatura frontale angolata è un particolare processo di fresatura frontale. La sua caratteristica principale è che viene eseguita utilizzando una fresa frontale con un angolo di deflessione principale diverso da 90 gradi.
A differenza della fresatura frontale standard, che produce superfici piane, la fresatura frontale angolare consente all'utensile di tagliare con un angolo specifico, risultando ideale per smussi, bisellature e piani di riferimento angolati.
Migliori MMateriali utilizzati nella fresatura frontale
Acciaio legato
L'acciaio rappresenta la categoria più ampia nella fresatura frontale, spaziando dall'acciaio a basso tenore di carbonio all'acciaio ad alto tenore di carbonio e a diverse leghe di acciaio. Possiede eccellenti proprietà meccaniche complessive ed è il materiale più comunemente lavorato.
Acciaio inossidabile
L'acciaio inossidabile è ampiamente utilizzato grazie alla sua eccellente resistenza alla corrosione. Tuttavia, presenta una scarsa conduttività termica ed è soggetto a indurimento durante la lavorazione, il che lo rende un materiale tipicamente difficile da lavorare.
Nella fresatura dell'acciaio inossidabile, è necessario utilizzare utensili da taglio con bordi affilati, unitamente a scanalature di rottura del truciolo con design appropriato e a un raffreddamento e una lubrificazione adeguati, per prevenire l'adesione dell'utensile e un'usura anomala e rapida.
Ghisa
La ghisa grigia, la ghisa sferoidale e altri materiali possono essere fresati. Questi materiali presentano elevata durezza e fragilità e tendono a produrre trucioli durante la lavorazione. Durante il processo di fresatura, sono generalmente richieste velocità di taglio medie o relativamente elevate, il che impone maggiori requisiti in termini di resistenza all'usura dell'utensile da taglio.
Lega di alluminio
La lega di alluminio è il metallo leggero più comune, che è morbido, ha una buona plasticità ed un'eccellente conducibilità termica. Tuttavia, durante il processo di fresatura, questo materiale è soggetto alla formazione di bave e tende ad aderire all'utensile.
Pertanto, nella fresatura delle leghe di alluminio, si raccomanda generalmente di utilizzare utensili con taglienti affilati e ampi angoli di spoglia, e di adottare parametri di processo che combinino un'elevata velocità di taglio con un'elevata velocità di avanzamento, in modo da ottenere un'unità di lavorazione efficiente e un'eccellente finitura superficiale.
Materiali non metallici e compositi
Le materie plastiche tecniche come nylon, policarbonato, PEEK, ecc. presentano una bassa durezza ma un'elevata elasticità e una conduttività termica estremamente scarsa. Durante la fresatura di questi materiali, il calore generato dall'attrito provoca facilmente l'ammorbidimento e la deformazione del pezzo, mentre la formazione di bave rappresenta un problema significativo.
Pertanto, la lavorazione meccanica dovrebbe impiegare utensili da taglio estremamente affilati con parametri di taglio ad alta velocità e bassa profondità, unitamente a efficaci sistemi di evacuazione e raffreddamento dei trucioli.
Strumenti e attrezzature essenziali per una fresatura frontale efficace
Frese a candela
Una fresa a candela è un utensile da taglio a più taglienti, i cui taglienti si trovano sulla superficie cilindrica e sulla faccia frontale. Nella fresatura frontale, si adotta solitamente una profondità di taglio assiale ridotta.
Le frese a candela sono particolarmente adatte alla fresatura di piani stretti, superfici a gradini, ecc. Sono ampiamente utilizzate nella lavorazione multifunzionale e nella finitura degli stampi.
Tagliamosche
Una fresa a disco è generalmente un semplice utensile per la fresatura frontale, realizzato artigianalmente. Strutturalmente, è composta da uno o due inserti intercambiabili installati all'estremità di un portautensili. È molto pratica nella produzione di pezzi singoli e piccoli lotti, nelle officine di manutenzione o per la lavorazione di sporgenze locali su pezzi di grandi dimensioni.
A causa della scarsità e dell'asimmetria degli inserti di taglio, l'equilibrio e la rigidità delle frese volanti sono relativamente scarsi, e la loro efficienza di taglio e la finitura superficiale sono generalmente inferiori a quelle delle frese frontali standard.
Mulini a conchiglia
La fresa a conchiglia è uno degli utensili di fresatura frontale standard più tipici e comunemente utilizzati.
Le frese a conchiglia sono gli utensili più comunemente utilizzati per la fresatura di grandi superfici piane in ambito manifatturiero. Le applicazioni tipiche includono: la lavorazione di basamenti di macchine utensili, superfici di accoppiamento di componenti scatolari, superfici di riferimento di stampi, superfici superiori di grandi componenti in lamiera e qualsiasi altra situazione in cui sia necessario ottenere una superficie piana in modo efficiente.
Avantaggi del processo di fresatura frontale
Elevata efficienza di lavorazione
Le frese frontali hanno solitamente un diametro elevato, possono coprire un'ampia larghezza di lavorazione e sono dotate di più denti di taglio che partecipano simultaneamente al taglio, pertanto la velocità di asportazione del materiale è molto elevata.
Durante la fase di sgrossatura, la fresatura frontale può adottare un approccio con elevata profondità di taglio e velocità di avanzamento elevate per rimuovere rapidamente una grande quantità di materiale in eccesso dalla superficie del pezzo, ponendo le basi per i processi successivi e riducendo significativamente il tempo complessivo di lavorazione dei pezzi. È la scelta ideale per una produzione in serie efficiente.
Eccellente qualità della superficie
Grazie alla sovrapposizione assiale e radiale dei denti di taglio della fresa frontale durante la lavorazione, la superficie lavorata può essere rifinita più volte ad ogni passaggio, ottenendo così una superficie liscia e piana.
Selezionando inserti di taglio finemente rettificati, regolando parametri di taglio appropriati e utilizzando macchine utensili di alta precisione, è facile ottenere tolleranze di planarità molto elevate e un'eccellente finitura superficiale, e persino sostituire alcuni processi di rettifica, realizzando una vera e propria "fresatura al posto della rettifica".
Flessibilità del processo
Il processo di fresatura frontale è estremamente flessibile. Sostituendo le lame con diverse angolazioni di deflessione principale, materiali e tipi di scanalatura, la stessa macchina utensile e lo stesso corpo utensile possono soddisfare le esigenze di lavorazione di vari materiali, dalle leghe di alluminio morbide agli acciai temprati ad alta durezza.
La fresatura frontale non solo consente di eseguire sgrossature pesanti, ma anche fresature di finitura ad alta velocità. Permette inoltre di completare la lavorazione di superfici inclinate e a gradini. Un unico processo può coprire più fasi, dalla sgrossatura alla finitura.
Stabilità di lavorazione
Le frese a spianare possiedono un'eccellente rigidità strutturale e un collegamento sicuro al mandrino, sopprimendo efficacemente vibrazioni e oscillazioni durante la lavorazione. Ciò contribuisce a minimizzare la deformazione del pezzo, rendendole particolarmente adatte alla lavorazione di componenti a parete sottile o a bassa rigidità. La stabilità intrinseca della fresatura a spianare garantisce dimensioni di lavorazione costanti e prevedibili.
Buona efficienza economica
La fresatura frontale utilizza principalmente inserti intercambiabili. Il corpo dell'utensile può essere riutilizzato a lungo e solo gli inserti, che hanno costi relativamente bassi, devono essere sostituiti. Ciò riduce notevolmente i costi di utilizzo e di gestione a lungo termine dell'utensile, aumentando i vantaggi economici complessivi.
Dvantaggi del processo di fresatura frontale
Elevati requisiti hardware
Nella fresatura frontale, soprattutto nella sgrossatura pesante, è necessario azionare simultaneamente più denti di taglio per rimuovere una grande quantità di materiale, il che genera un'enorme forza di taglio.
Se si esegue una fresatura frontale ad alta potenza su una macchina utensile con potenza insufficiente o scarsa rigidità, è molto probabile che si verifichino vibrazioni, usura anomala dell'utensile da taglio e persino un deterioramento della precisione della macchina utensile.
Costi di attrezzaggio più elevati
Per ottenere una fresatura frontale efficiente, sono necessarie teste di fresatura frontale dedicate, di alta qualità e di grande diametro, nonché un elevato numero di inserti intercambiabili. Questo investimento iniziale in utensili è considerevole.
Le fresatrici frontali spesso richiedono l'installazione di macchine utensili CNC o centri di lavoro ad alta potenza e di fascia alta, e il costo di acquisto delle attrezzature è molto elevato.
Limitato a superfici piane
Il principale vantaggio delle frese a spianare è la loro capacità di lavorare superfici ampie e aperte. Permettono di rimuovere rapidamente il materiale mantenendo la superficie piana. Tuttavia, quando il pezzo presenta curve complesse, cavità profonde e strette o angoli interni acuti, la fresa diventa limitata. L'utensile è solitamente di grandi dimensioni, quindi potrebbe urtare il pezzo e causare interferenze. Per questo motivo, non riesce a raggiungere le aree desiderate e non può tagliare la superficie in modo efficace.
Rischio di deformazione delle pareti sottili
Durante la lavorazione di pezzi a parete sottile, pezzi snelli o pezzi con un supporto di fissaggio insufficiente, forti forze di taglio radiali o assiali possono facilmente causare deformazioni elastiche del pezzo o persino la flessione dell'utensile. Questi problemi rendono difficile mantenere una buona precisione dimensionale e planarità. In molti casi, il pezzo necessita di diverse passate leggere o di strategie di lavorazione speciali per correggere la deformazione.
Vibrazioni e vibrazioni soggette a ronzii
Quando si fresano superfici ampie o si utilizzano portautensili con una lunga sporgenza, il contatto tra l'utensile e il pezzo in lavorazione può diventare instabile. Questa instabilità favorisce la comparsa di vibrazioni periodiche, che a loro volta influiscono sulla fluidità del taglio, sulla qualità della superficie e sulla durata dell'utensile.
Questo tipo di vibrazione non solo deteriora seriamente la qualità della superficie e lascia evidenti segni di vibrazione, ma accelera anche l'usura dell'utensile e può persino provocare scheggiature, rappresentando una minaccia per la precisione e la sicurezza della lavorazione.
Fresatura frontale vs fresatura periferica: spiegate le principali differenze
| Dimensione del confronto | Fresatura frontale | Fresatura periferica |
| Definizione di base | Utilizza la faccia e la periferia della fresa per produrre una superficie perpendicolare all'asse dell'utensile. | Utilizza i denti circonferenziali per lavorare superfici parallele all'asse dell'utensile, come profili o bordi. |
| Tipo di strumento | Fresa frontale (a disco) con inserti sulla superficie frontale e periferica. | Fresa a candela, fresa per lastre, ecc., con taglienti situati principalmente sulla circonferenza. |
| Prodotto in superficie | Superfici piane (piani orizzontali, gradini, ecc.). | Pareti verticali, fessure, superfici sagomate, ecc. |
| Obiettivo primario | Realizzare in modo efficiente ampie superfici piane. | Profili di macchine, scanalature o elementi 3D complessi. |
| Applicazioni tipiche | Tavoli macchina, superfici di alloggiamento, superfici di separazione degli stampi, ecc. | Scanalature per chiavette, denti degli ingranaggi, tasche, contorni dei pezzi, ecc. |
| Caratteristica della forza di taglio | Una forza assiale maggiore, che spinge il pezzo verso il piano di lavoro, generalmente garantisce maggiore stabilità. | Maggiore forza radiale, maggiore propensione alla flessione e alla vibrazione dell'utensile. |
| Qualità della superficie | Solitamente si ottengono superfici più piane e lisce. | Può lasciare segni degli utensili o ondulazioni; richiede una messa a punto precisa per una finitura migliore. |
Problemi comuni nella fresatura frontale e come risolverli
Scarsa qualità della superficie
Sulla superficie lavorata compaiono regolari linee di vibrazione; la superficie è anormalmente ruvida, presenta graffi o irregolarità.
Soluzione
- Aumenta la rigidità: scegli un manico per coltello più spesso e resistente; assicurati della rigidità del pezzo in lavorazione e del dispositivo di fissaggio.
- Regola i parametri: modifica la velocità di taglio, la velocità di avanzamento o la profondità di taglio per rompere la frequenza di risonanza; adotta una larghezza di taglio asimmetrica o un taglio a velocità variabile.
Breve durata dell'utensile
La lama è gravemente usurata, incrinata o danneggiata, ben lontana dal raggiungere la sua durata di vita prevista.
Soluzione
- Ottimizza i parametri: seleziona la velocità lineare e la velocità di avanzamento appropriate in base al materiale del pezzo e al valore consigliato per la lama. Evita l'attrito causato da un "taglio leggero a bassa velocità".
- Gestione del tagliente accumulato: aumentare la velocità di taglio; utilizzare una lama affilata con un angolo di spoglia positivo; aumentare la lubrificazione del liquido di raffreddamento.
Scarsa planarità
La superficie lavorata è irregolare, con una depressione al centro e sporgenze ai bordi, oppure sono presenti giunture evidenti tra le diverse passate dell'utensile.
Soluzione
- Ridurre la deformazione: selezionare utensili e portautensili con maggiore rigidità; ottimizzare lo schema di serraggio per prevenire la deformazione del pezzo durante la lavorazione.
- Calibrare la macchina utensile: ispezionare e regolare regolarmente la verticalità del mandrino.
Bave e scheggiature dei bordi
Quando il pezzo viene tagliato dall'utensile, si formano bave o scheggiature di materiale sul bordo.
Soluzione
- Modificare il metodo di taglio: ridurre leggermente la velocità di avanzamento prima di tagliare il bordo.
- Ottimizza gli utensili da taglio: utilizza lame più affilate con un angolo di spoglia positivo; assicurati che l'utensile da taglio sia sempre in buone condizioni di taglio ed evita di utilizzare lame usurate.
- Aggiungere processi: predisporre procedure di sbavatura dedicate.
AApplicazioni del processo di fresatura frontale
Macchinari generali
La fresatura frontale è il settore dei macchinari di grandi dimensioni in cui trova maggiore applicazione. Viene utilizzata principalmente per la lavorazione di basamenti, piani di lavoro e superfici di installazione delle guide di vari tipi di macchine utensili.
automobile
Nell'industria automobilistica, la fresatura frontale viene utilizzata per lavorare le superfici di accoppiamento del blocco cilindri e della testata dei motori, i carter della trasmissione e i piani di installazione dei telai.
Nel trasporto ferroviario, la fresatura frontale viene utilizzata per creare superfici piane precise su importanti componenti portanti. Tra questi figurano i carrelli delle locomotive ad alta velocità, le basi dei motori e altri componenti strutturali chiave. Il processo contribuisce a garantire stabilità, resistenza e un corretto assemblaggio in condizioni operative impegnative.
Industria della produzione di stampi
La produzione di stampi dipende fortemente dalla fresatura frontale. La fresatura frontale viene utilizzata per lavorare la superficie di separazione degli stampi. La qualità di questa superficie determina direttamente la precisione del prodotto e la durata dello stampo.
La fresatura frontale viene utilizzata anche per la lavorazione delle superfici di riferimento di basi e dime per stampi. Spesso si adotta la tecnologia di fresatura ad alta velocità di materiali duri, in quanto richiede finiture superficiali, planarità ed efficienza di lavorazione estremamente elevate.
Aeronautico
Nell'industria aerospaziale, la fresatura frontale viene utilizzata per lavorare le superfici di accoppiamento di centine alari, paratie e pannelli di rivestimento. Viene inoltre applicata alle basi di montaggio dei motori e alle superfici di interfaccia di precisione delle parti strutturali dei veicoli spaziali. Queste superfici devono soddisfare requisiti di precisione molto elevati, pertanto il processo rappresenta una fase importante nella produzione aerospaziale.
Perché scegliere NOBLE come tuo Faccia Fresatura Fornitore di lavorazioni meccaniche
Il processo di fresatura frontale di NOBLE è progettato per offrire lavorazioni superficiali di alta precisione ed efficienza sia per componenti in metallo che in plastica. Utilizziamo fresatrici CNC all'avanguardia, dotate di mandrini rigidi e fresatrici frontali a inserti di alta qualità, in grado di produrre superfici piane, lisce e di dimensioni uniformi con un'eccellente ripetibilità.
NOBLE seleziona il diametro della fresa, la geometria dell'inserto, i parametri di taglio e la strategia di utensileria più adatti in base al materiale e ai requisiti di tolleranza di ciascun progetto.
Grazie alle sue solide capacità, alle consolidate tecniche di lavorazione e ai rigorosi controlli di qualità, NOBLE è in grado di gestire ordini di produzione sia di piccole che di grandi dimensioni, garantendo al contempo una qualità superficiale costante di tutti i pezzi.
DOMANDE FREQUENTI
Quali materiali possono essere lavorati con la fresatura frontale?
La fresatura frontale consente di lavorare molti materiali, tra cui alluminio, acciaio inossidabile, acciaio al carbonio, ottone, rame, titanio e tecnopolimeri. La scelta dell'utensile e i parametri di taglio vengono regolati in base alla durezza e alla lavorabilità di ciascun materiale.
Qual è la differenza tra fresatura frontale e fresatura frontale?
La fresatura frontale utilizza una fresa di grande diametro per lavorare superfici ampie e piane. È principalmente focalizzata sul raggiungimento di una buona planarità e di un'elevata efficienza. La fresatura frontale, d'altra parte, utilizza utensili più piccoli per tagliare tasche, scanalature e forme più complesse. Viene utilizzata principalmente per la sagomatura dettagliata e per la realizzazione di caratteristiche precise sul pezzo.
Quali fattori influenzano la qualità di un'operazione di fresatura frontale?
Geometria dell'utensile, velocità del mandrino, velocità di avanzamento, profondità di taglio, rigidità della macchina, consumo di liquido refrigerante e stabilità del bloccaggio del pezzo.
Quali sono le applicazioni più comuni della fresatura frontale?
La fresatura frontale è ampiamente utilizzata nei settori automobilistico, aerospaziale, meccanico, della produzione di stampi e dei componenti di precisione.
Come ottenere una buona finitura superficiale nella fresatura frontale?
Per ottenere una finitura superficiale liscia, è importante utilizzare inserti di taglio affilati. La velocità di avanzamento deve essere impostata correttamente e l'utensile deve rimanere stabile durante la lavorazione. Anche la scelta del percorso utensile corretto contribuisce a migliorare il risultato. Per una qualità superficiale ottimale, si consiglia di eseguire una passata di finitura separata con una velocità di avanzamento inferiore e una profondità di taglio minore.
